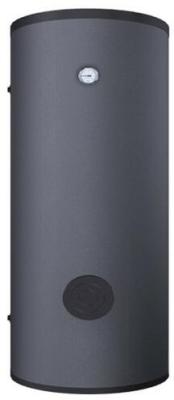

Heizer BSH-163
Álló indirekt tároló
Bruttó űrtartalom: 160L
Használati melegvíz fűtésére/tárolására
Extra nagy felületű hőcserélővel
Hőcserélő: dupla soros csőkígyók
Hőcserélő felület:2m2
Cikkszám: HEIZER-BSH163
* az árak bruttó árak! (az ÁFA-t tartalmazzák)
További hasonló termékek ebben a kategóriában:
Tároló, Indirekt, Indirekt álló, 120 - 199 liter
A Heizer BSH-163 egy indirek tároló Extra nagy felületű hőcserélővel.Álló kivitelű, minősített acél tároló, kerámia zománc bevonattalhasználati melegvíz fűtésére és tárolására.
A közvetett fűtésű tárolóbelső csőkígyója (hőcserélője) hőszivattyúra, alacsony hőfokú fűtőberendezésre csatlakoztatható.
Hőcserélő: dupla soros csőkígyók, 5/4” hőcserélő csatlakozással a tároló oldalán (előremenő/visszatérő), a csőkígyók utána szerkezetileg osztógyűj tőként funkcionálnak a 2db párhuzamosan futó csőhöz. A tartály belső védelmét magasminőségű 870°C-on kiégetett kerámia zománc bevonat biztosítja.
A BSH széria belső hőcserélője fixen behegesztett simacsöves csőkígyók, melyek a tárolóval együtt kerülnek zománcozásra.
A tárolón tisztítókarima található, melyen elvégezhetőaz időszakos karbantartásaz 5/4”-os hőcserélő csatlakozású típusokná a karima fedélen található a 6/4”-os elektromos fűtőbetétnek előkészített belső menetes csatlakozás.
A szigetelést kemény poliuretán hab biztosítja . A katód védelemről a tárolóban található magnézium védőanód gondoskodik.
A tároló maximális megengedett üzemi nyomása 10 bar,a hőcserélő maximum 10 bar nyomással használható.Maximális üzemi hőmérséklete 95°C.
Szigetelés:PU- 42 kg/m3 HCFC-mentes poliuretán(814/2013 EU ErP és TS EN 12897 szabványok szerint (Alaptartozék/50mm)
Burkolat:Blueshell- újrahasznosítható polietilén borítás, mely fokozza a hőszigetelést(Alaptartozék)
Kiegészítők:
- Hőmérő (0°C - 120°C) )Alaptartozék/ Ø63)
- Érzékelőhüvely )Alaptartozék/ Ø9 mm, 2 db)
- Tisztító karima (Alaptartozék/Ø100 mm)
- Elektromos fűtőbetét (Opcionális/ 6/4”)
Katód védelem:
- Magnézium Anód (alaptartozék)
- Idegenáramú anód (opcionális)
Teherhordó elem :3 acéllábal palettára rögzítve (Alaptartozék)
Csatlakozások:
- Tisztító karima:4"
- Elektromos fűtőbetét:6/4"
- Hőmérő és érzékelő:1/2"(1,2,3)
- Cirkulációs csatlakozás:3/4"
- Használati melegvíz:3/4"
- Magnézium anód:5/4
- Vak karima:5/4"
A kép csupán illusztráció
Biztonsági szelep - alternatív elhelyezési lehetőség: a tároló tetejénél magasabb szintre is fel lehet felszerelni. Így védve van a magas hőmérséklettől, a vízkövesedéstől és nem szükséges leüríteni a tartályt a szelep vizsgálata, cseréje során. A telepítési diagram csak egy példa. Az installálást az érvényes szabványok és megfelelő gépészeti terv szerint kell elvégezni.
Teljesítmény adatok:
- Hőcserélő (csőkígyó) felület A (m2 ):1,91
- Hőcserélő űrtartalom V (l):11,7
10/45°C
- 90°C:Max. hőcs. teljesítmény Q (kW):86,4
- 90°C:Max. HMV térfogatáram Mw (l/h):2167
- 90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):79,3
- 80°C:Max. hőcs. teljesítmény Q (kW):66,3
- 80°C:Max. HMV térfogatáram Mw (l/h):1629
- 80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):71,8
- 70°C:Max. hőcs. teljesítmény Q (kW):42,1
- 70°C:Max. HMV térfogatáram Mw (l/h):1274
- 70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):34,8
10/60°C
- 90°C:Max. hőcs. teljesítmény Q (kW):74,4
- 90°C:Max. HMV térfogatáram Mw (l/h):1305
- 90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):80,8
- 80°C:Max. hőcs. teljesítmény Q (kW):47,3
- 80°C:Max. HMV térfogatáram Mw (l/h):995
- 80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):74,1
- 70°C:Max. hőcs. teljesítmény Q (kW):30,1
- 70°C:Max. HMV térfogatáram Mw (l/h):633
- 70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):66,3
- Fűtővíz térfogatáram mc (m3 /h):7,0
- Hőcserélő nyomásveszteség ΔP (mvo):0,81(*mvo: 1 méter vízoszlop, közelítőleg 100 mbar)
|
|
