Herz csatlakozó 10x1,3 G 3/4" műanyagcsőhöz

Herz műanyag csőcsatlakozó 10x1,3 G 3/4" – eurokónuszos csatlakozó (1609801)

A Herz 10x1,3 mm-es műanyag csőcsatlakozó PE-X, PB és alumínium kompozit (többrétegű) csövek megbízható bekötésére szolgál G 3/4" eurokónuszos csatlakozású HERZ radiátorszelepekhez, csatlakozó-szeleptestekhez és osztókhoz. A kötés szükség esetén oldható, a tartós tömítettséget dupla EPDM O-gyűrű biztosítja.

A termék a gyártói katalógusban új cikkszámon, 1 6098 18 számon szerepel.

Felépítés, szerelés

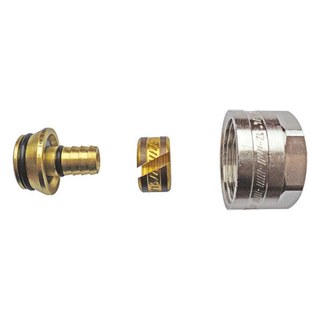

A csatlakozó három részből áll: kónuszos tömlőcsatlakozó, tömlőszorító gyűrű és G 3/4" kónuszos biztosítóanya (SW 27). A kónusz a DIN 3838 (Eurokonus) szabványnak felel meg. Menettömítő szert a gyártó szerint semmilyen esetben nem szabad használni; a csőgyártó nyomásra és hőmérsékletre vonatkozó előírásait is be kell tartani.

Főbb jellemzők

• Műanyag csőcsatlakozó 10x1,3 mm külső átmérőjű csőhöz
• PE-X, PB és alumínium kompozit (többrétegű) csövekhez
• G 3/4" kónuszos biztosítóanya, eurokónuszos (DIN 3838) kötés
• Dupla O-gyűrű EPDM-ből
• Oldható, szivárgásmentes kötés
• HERZ radiátorszelepekhez, csatlakozó-szeleptestekhez, osztókhoz

Műszaki adatok

• Cikkszám: 1609801 (HERZ: 1 6098 18)
• Csőméret: 10x1,3 mm
• Csatlakozás: G 3/4" eurokónusz
• Alkatrészek: tömlőcsatlakozó, tömlőszorító gyűrű, kónuszos biztosítóanya
• Max. üzemi hőmérséklet: 95 °C
• Max. üzemi nyomás: 10 bar

A kép csupán illusztráció!
