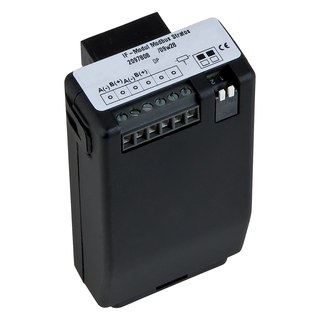

Wilo IF-Modul Stratos Modbus RTU

Wilo IF-Modul Stratos Modbus RTU interfész modul (2097808)

A Wilo IF-Modul Stratos Modbus RTU egy utólag csatlakoztatható, dugaszolható interfész modul a Wilo-Stratos, Stratos-Z és Stratos-D típusú szivattyúkhoz. Soros, digitális Modbus RTU interfészt biztosít, ha a szivattyút RS485 buszrendszeren keresztül épületautomatizálási rendszerhez kell csatlakoztatni („Modbus over Serial Line” protokoll, Modbus-IDA V 1.02).

Ikerszivattyús üzem

Két keringető szivattyú, illetve egy ikerszivattyú idő-, terhelés- és zavarfüggő váltó- vagy párhuzamos üzeméhez egy IF-modul Stratos DP is szükséges.

Megjegyzés: a modul a korábbi Wilo-Stratos sorozathoz készült, gyártása befejeződött.

Főbb jellemzők

• Dugaszolható, utólag beépíthető interfész modul
• Wilo-Stratos, Stratos-Z, Stratos-D szivattyúkhoz
• Modbus RTU protokoll RS485 buszon
• Optikailag elkülönített interfész
• Kompatibilis a Wilo-DigiCon-Modbus profillal

Műszaki adatok

• Típus: IF-Modul Stratos Modbus RTU (cikkszám: 2097808)
• Interfész: RS485 (TIA-485A), optikailag elkülönített
• Protokoll: Modbus RTU
• Átviteli sebesség: 2400, 9600, 19200, 38400, 115200 bit/s
• Formátum: 8 adatbit, nincs/páros/páratlan paritás, 1 stopbit (2 csak paritás nélkül)
• Buszvezeték: párosával csavart, árnyékolt 1 × 2 × 0,5 mm², 120 Ω
• Kábelhossz: max. 1000 m
• Szabályozott szivattyúk max. száma: 1
• Környezeti hőmérséklet: -10 … +40 °C
• Tömeg: 0,06 kg (csomagolva kb. 0,4 kg)

A kép csupán illusztráció!
