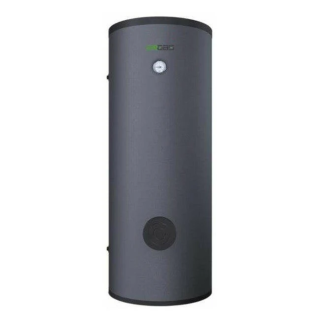

Heizer BSE-303
Álló indirekt tároló
Bruttó űrtartalom: 300L
Használati melegvíz fűtésére/tárolására
Egy fix nagy felületű hőcserélő
Hőcserélő: szimpla soros csőkígyók
Hőcserélő felület:2,5m2
Cikkszám: HEIZER-BSE303
* az árak bruttó árak! (az ÁFA-t tartalmazzák)
További hasonló termékek ebben a kategóriában:
Tároló, Indirekt, Indirekt álló, 200 - 499 liter
A Heizer BSE-303 egy indirek tároló egy fix nagy felületű hőcserélővel.Álló kivitelű, minősített acél tároló, kerámia zománc bevonattalhasználati melegvíz fűtésére és tárolására.
A közvetett fűtésű tárolóbelső csőkígyója (hőcserélője) hőszivattyúra, alacsony hőfokú fűtőberendezésre csatlakoztatható.
Hőcserélő: szimpla soros csőkígyók, 1” hőcserélő csatlakozással a tároló oldalán (előremenő/visszatérő). A tartály belső védelmét magasminőségű 870°C-on kiégetett kerámia zománc bevonat biztosítja.
A BSE széria belső hőcserélője fixen behegesztett simacsöves csőkígyók, melyek a tárolóval együtt kerülnek zománcozásra.
A tárolón tisztítókarima található, melyen elvégezhető az időszakos karbantartás, a karima fedélen található a 6/4”-os elektromos fűtőbetétnek előkészített belső menetes csatlakozás.
A szigetelést kemény poliuretán hab biztosítja . A katód védelemről a tárolóban található magnézium védőanód gondoskodik.
A tároló maximális megengedett üzemi nyomása 8 bar,a hőcserélő maximum 12 bar nyomással használható.Maximális üzemi hőmérséklete 95°C.
Szigetelés:PU- 42 kg/m3 HCFC-mentes poliuretán(814/2013 EU ErP és TS EN 12897 szabványok szerint (Alaptartozék/50mm)
Burkolat:Blueshell- újrahasznosítható polietilén borítás, mely fokozza a hőszigetelést(Alaptartozék)
Kiegészítők:
- Hőmérő (0°C - 120°C) )Alaptartozék/ Ø63)
- Érzékelőhüvely )Alaptartozék/ Ø9 mm, 2 db)
- Tisztító karima (Alaptartozék/Ø100 mm)
- Elektromos fűtőbetét (Opcionális/ 6/4”)
Katód védelem:
- Magnézium Anód (alaptartozék)
- Idegenáramú anód (opcionális)
Teherhordó elem :3 acéllábal palettára rögzítve (Alaptartozék)
Csatlakozások:
- Tisztító karima:4"
- Elektromos fűtőbetét:1 1/2"
- Hőmérő és érzékelő:1/2"(1,2,3)
- Cirkulációs csatlakozás:1
- Használati melegvíz:1"
- Magnézium anód:1 1/4
- Vak karima:1 1/4
A kép csupán illusztráció
Biztonsági szelep - alternatív elhelyezési lehetőség: a tároló tetejénél magasabb szintre is fel lehet felszerelni. Így védve van a magas hőmérséklettől, a vízkövesedéstől és nem szükséges leüríteni a tartályt a szelep vizsgálata, cseréje során. A telepítési diagram csak egy példa. Az installálást az érvényes szabványok és megfelelő gépészeti terv szerint kell elvégezni.
Teljesítmény adatok:
- Hőcserélő (csőkígyó) felület A (m2 )2,13
- Hőcserélő űrtartalom V (l):13,0
10/45°C
- 90°C:Max. hőcs. teljesítmény Q (kW):93,9
- 90°C:Max. HMV térfogatáram Mw (l/h):2306
- 90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):66,8
- 80°C:Max. hőcs. teljesítmény Q (kW):72,8
- 80°C:Max. HMV térfogatáram Mw (l/h):1789
- 80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):62,0
- 70°C:Max. hőcs. teljesítmény Q (kW):56,5
- 70°C:Max. HMV térfogatáram Mw (l/h):1389
- 70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):56,0
10/60°C
- 90°C:Max. hőcs. teljesítmény Q (kW):82,5
- 90°C:Max. HMV térfogatáram Mw (l/h):1418
- 90°C:Fűtővíz visszatérő hőmérséklet Tr (°C):69,6
- 80°C:Max. hőcs. teljesítmény Q (kW):60,6
- 80°C:Max. HMV térfogatáram Mw (l/h):1042
- 80°C:Fűtővíz visszatérő hőmérséklet Tr (°C):65,0
- 70°C:Max. hőcs. teljesítmény Q (kW):41,2
- 70°C:Max. HMV térfogatáram Mw (l/h):708
- 70°C:Fűtővíz visszatérő hőmérséklet Tr (°C):59,8
- Fűtővíz térfogatáram mc (m3 /h):3,5
- Hőcserélő nyomásveszteség ΔP (mvo):2,06(*mvo: 1 méter vízoszlop, közelítőleg 100 mbar)
(A termék mérete miatt a szállítási költség: 25 000 Ft)
|
|
