Kazánok / Kiegészítők / Szivattyúk / Fűtési keringető szivattyúk / Wilo-Yonos PICO-D

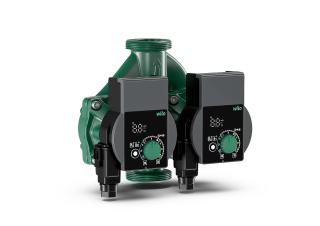

Wilo-Yonos PICO-D
Nedvestengelyű keringető ikerszivattyú
Menetes csatlakozás
Blokkolási áramot álló tekercselésű EC motor
Beépített elektronikus teljesítményszabályozás
Wilo-Yonos PICO-D ikerszivattyú
Speciális jellemzők/alkalmazási előnyök
- LED kijelző az alapjel 0,1 m lépésekben történő beállítására és a folyamatban lévő fogyasztás és átfolyás kijelzésére
- Szerszám nélküli villamos csatlakoztatás Wilo-csatlakozó révén
- Szivattyúnként egyedülálló légtelenítési funkció
- Ikerszivattyú egyedi (Δp-c, Δp-v és állandó fordulatszám) vagy párhuzamos (Δp-c és állandó fordulatszám) üzemhez
- Nagyon magas indítónyomaték a biztos indítás érdekében
Kivitel
Nedvestengelyű keringető ikerszivattyú menetes csatlakozással, blokkolási áramot álló tekercselésű EC motorral és beépített elektronikus teljesítményszabályozással.
Alkalmazás
Tetszőleges rendszerű melegvizes fűtések, klímaberendezések, ipari keringető rendszerek.
Felszereltség/funkció
Üzemmódok
- Állandó nyomáskülönbség
- Állítható nyomáskülönbség
- Állandó fordulatszám (3 szabályozási jelleggörbe)
Kézi funkciók
- Az üzemmód beállítása felhasználás szerint
- A szivattyúteljesítmény beállítása (szállítómagasság)
- Az állandó fordulatszám beállítása
- Légtelenítő funkció
- Kézi újraindítás
Automatikus funkciók
- Üzemmódtól függő, fokozatmentes teljesítményillesztés
- Automatikus újraindítás
- Szárazonfutás automatikus felismerése
Jelző- és kijelzőfunkciók
- Az aktuális teljesítményfelvétel kijelzése, W
- Az aktuális átfolyó mennyiség kijelzése, m³/h
- A szállítómagasság kijelzése beállításkor
- A zavarjelzések (hibakódok) megjelenítése
- A manuálisan aktivált újraindítási vagy légtelenítő funkció kijelzése
Felszereltség
- Elektromos gyorscsatlakozás a Wilo-csatlakozó segítségével
- Légtelenítő funkció
- Kézi újraindítás
- Blokkolási áramot álló motor
- Részecskeszűrő
Ikerszivattyú-funkció
- Fő-/tartalékszivattyús üzem (automatikus zavareseti átkapcsolás/ időfüggő szivattyúváltás) Ha az ikerszivattyút fő-/tartalékszivattyús üzemben kell működtetni, a szabályozási módot és a szállítómagasságot, ill. a C1, C2, C3 fordulatszám-fokozatot azonosra kell beállítani.
- Párhuzamos üzem (optimalizált hatásfokú csúcsterhelési be- és lekapcsolás). Ha az ikerszivattyút párhuzamos/csúcsterhelés üzemben kell működtetni, a Δp-c szabályozási módot azonos szállítómagassággal vagy az állandó fordulatszámot azonos C1, C2, C3 fordulatszám-fokozattal kell beállítani.
- A szivattyúk átkapcsolásához, pl. üzemzavar esetén, egy kiegészítő kapcsolókészülék szükséges.
A típusjel magyarázata
|
Példa: |
Wilo-Yonos PICO-D 30/1-6 |
|
Yonos PICO |
Nagyhatásfokú szivattyú (csavarzatos szivattyú), elektronikusan szabályzott |
|
-D |
Ikerszivattyú |
|
30/ |
Csatlakozó névleges átmérője |
|
1-6 |
Névleges szállítómagasság tartománya [m] |
Műszaki adatok
- Szállított közeg hőmérséklete -10 °C – +95 °C
- Hálózati csatlakozás 1~230 V, 50 Hz
- Védelmi osztály IPX4D
- G2 menetes csatlakozás
- Max. üzemi nyomás 10 bar
Szállítási terjedelem
- Szivattyú
- 2 db Wilo-csatlakozó
- Tömítések menetes csatlakozás esetén
- Beépítési és üzemeltetési utasítás
Tartozékok
- Csavarzatok
- Csatlakozó elemek
- Wilo-csatlakozó 2 m-es csatlakozókábellel és földelt villásdugóval
- Szögcsatlakozó 2 m-es csatlakozókábellel
|
|
Termékek
| P (W) | Q (l/min) | H (m) | ||||
| 40 |
|
|||||
| 75 |
|
